Pמידע על מוצר
שם: סוג מתלה מבודד דיסק
סוג: ANSI 52-3 סוג מתלה מבודד דיסק
סוג קשור: טווח מתח: 11kV~220kV
תקן: תקן ANSI C29.2
צבעי מרעה של מבודדים: חום או אפור בהיר
עומס כשל מכני: 70kN,100kN,120kN,160kN,210kN,300kN ולפי בקשת הלקוח
חומר: אלומינה ופורצלן סיליקה
יישום: קווי עילי וקווי תמסורת

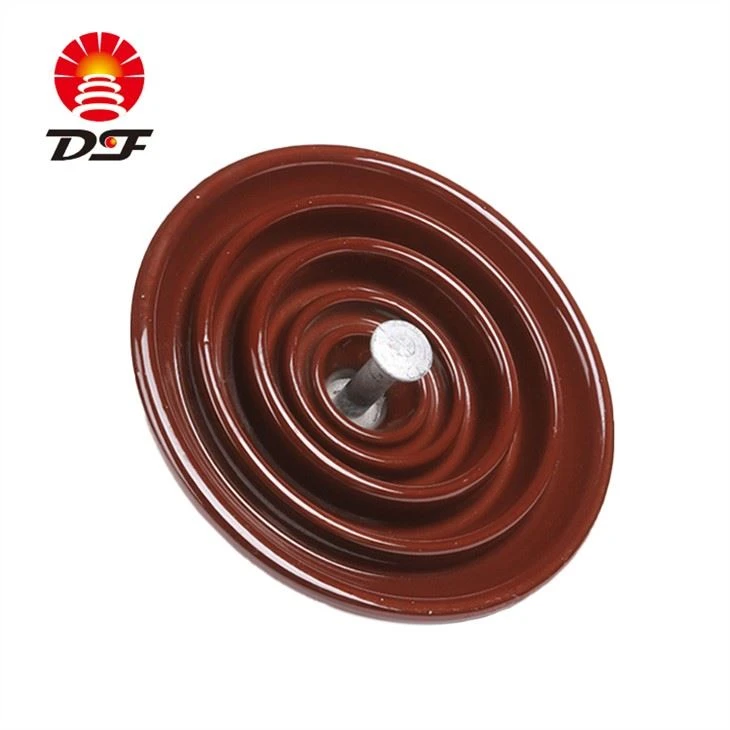

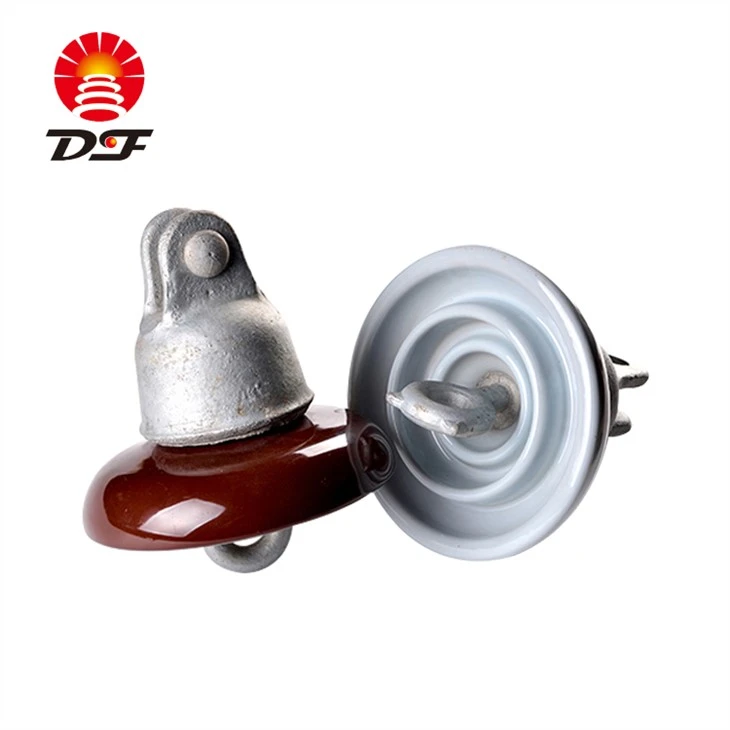

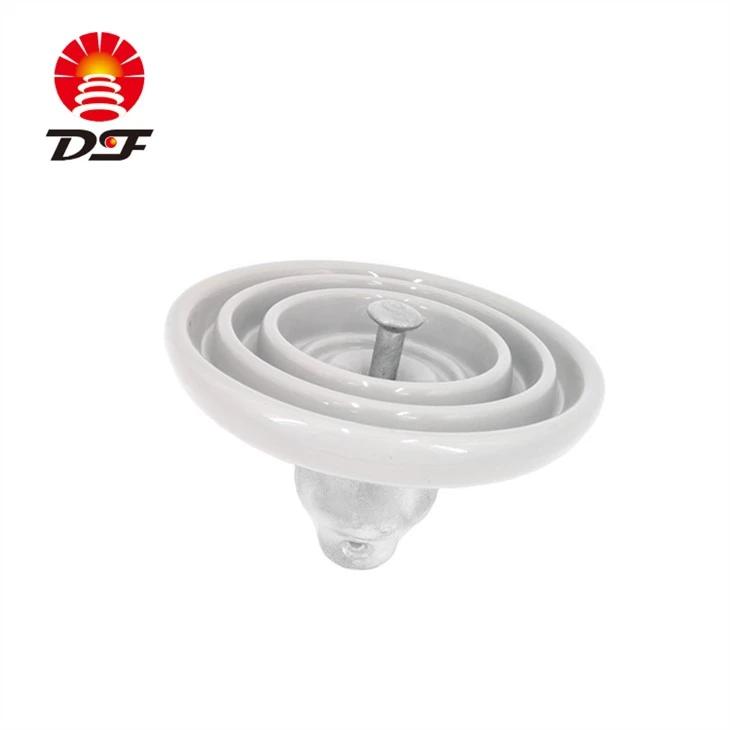

הצגת המוצר
סוג מתלה מבודד דיסק הוא למעשה חתיכת פורצלן או זכוכית עם מכסה פלדה ורגלי ברזל מעל ומתחת. ניתן להשתמש בו בסדרות. הוא עשוי בדרך כלל מחסיכות פורצלן וזכוכית ומאביזרי מתכת (כגון רגליות פלדה, כובעי ברזל, אוגנים וכו') מהודקים בעזרת מלט או מכונות. המוצר נמצא בשימוש נרחב במערכות חשמל, ובאופן כללי, הוא פועל בתנאים אטמוספריים לקווי תמסורת עיליים, בעוד פסי הרשת של תחנות כוח ותחנות משנה ומוליכי אנרגיה חיצוניים של ציוד חשמלי שונים נתמכים בו. זה הופך אותו למבודד מהאדמה (או מחפצים מוארקים) או מהקצוות של מוליכים אחרים עם הבדלי פוטנציאל.
פונקציית המוצר
כאחד הציוד החשוב של קווי תמסורת, The Disc Insulator Suspension Type אחראי למשימה החשובה של הרמת חוט ובידוד מגדלים. הוא משמש בקווי תמסורת במתח גבוה, UHV ומתח גבוה במיוחד ברחבי העולם, ומספק ערובה אמינה לפעולה בטוחה של קווי תמסורת. מוצר זה מחולק לשני סוגים: אחד למערכות AC ואחד למערכות DC. ניסוח חומר הבידוד בעל ההתנגדות הגבוהה, מבנה המטריה המיוחד והעיצוב האנטי קורוזיה של אביזרי המתכת גורמים לו לעמוד במלואו בדרישות התובעניות של ביצועי ההזדקנות של מוצרי תמסורת HVDC. ישנם סוגים רבים של עיצוב מבנה מטריה של מוצר זה, המספק מגוון אפשרויות סבירות לשימוש בקווים אזוריים שונים.

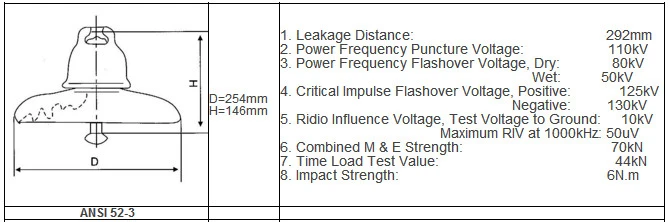

פרמטרים עיקריים מסוג מתלה מבודד דיסק:
מפרט טכני:
מחלקת ANSI | 52-1 | 52-2 | 52-3 | 52-4 | 52-5 | |
מימד ראשי | קוטר נומינלי | 160 | 200 | 254 | 254 | 254 |
מרווח בין יחידות | 140 | 146 | 146 | 146 | 146 | |
מרחק זחילה (מ"מ) | 178 | 210 | 292 | 292 | 279 | |
חוזק M&E משולב (kN) | 45 | 70 | 70 | 70 | 111 | |
חוזק השפעה מכנית (ננומטר) | 4.5 | 5 | 5.5 | 5.5 | 6 | |
עומס בדיקת הוכחת מתח (kN) | 22 | 33.5 | 33.5 | 33.5 | 55.6 | |
מתח הבזק בתדר מתח (kV) | יָבֵשׁ | 60 | 65 | 80 | 80 | 80 |
רָטוֹב | 30 | 35 | 50 | 50 | 50 | |
מתח הבזק דחף קריטי (kV) | Pos | 100 | 115 | 125 | 125 | 125 |
Neg | 100 | 115 | 130 | 130 | 130 | |
מתח נקב בתדר החשמל (kV) | 80 | 90 | 110 | 110 | 110 | |
נתונים RIV | מתח בדיקה | 7.5 | 7.5 | 10 | 10 | 10 |
מקסימום RIV ב-1MHz (μV) | 50 | 50 | 50 | 50 | 50 | |
תקן ישים | ANSI C29.2 | |||||
שאלות נפוצות:
1..ש: מה התפוקה החודשית שלך?
ת: זה תלוי בסוגי המוצרים, בדרך כלל התפוקה החודשית שלנו היא 850 טון.
2..ש: מה טווח התשלום?
ת: אנו מקבלים TT, הפקדה של 30 אחוז ויתרה של 70 אחוז כנגד עותק של B/L, LC למראה.
3. ש: האם אני יכול לקבל כמה דוגמאות?
ת: כן, הזמנה לדוגמה זמינה לבדיקת איכות ובדיקת שוק.
4. ש: מה תנאי התשלום שלך?
ת: בדרך כלל אנו מקבלים כל מיני תנאי תשלום, T/T, L/C, מזומן
תגיות פופולריות: סוג מתלה מבודד דיסק
